Diffusionsoffene Konstruktion eines Holzgebäudes

Dachkonstruktion

Wandkonstruktion

Deckenkonstruktion

Bodenkonstruktion

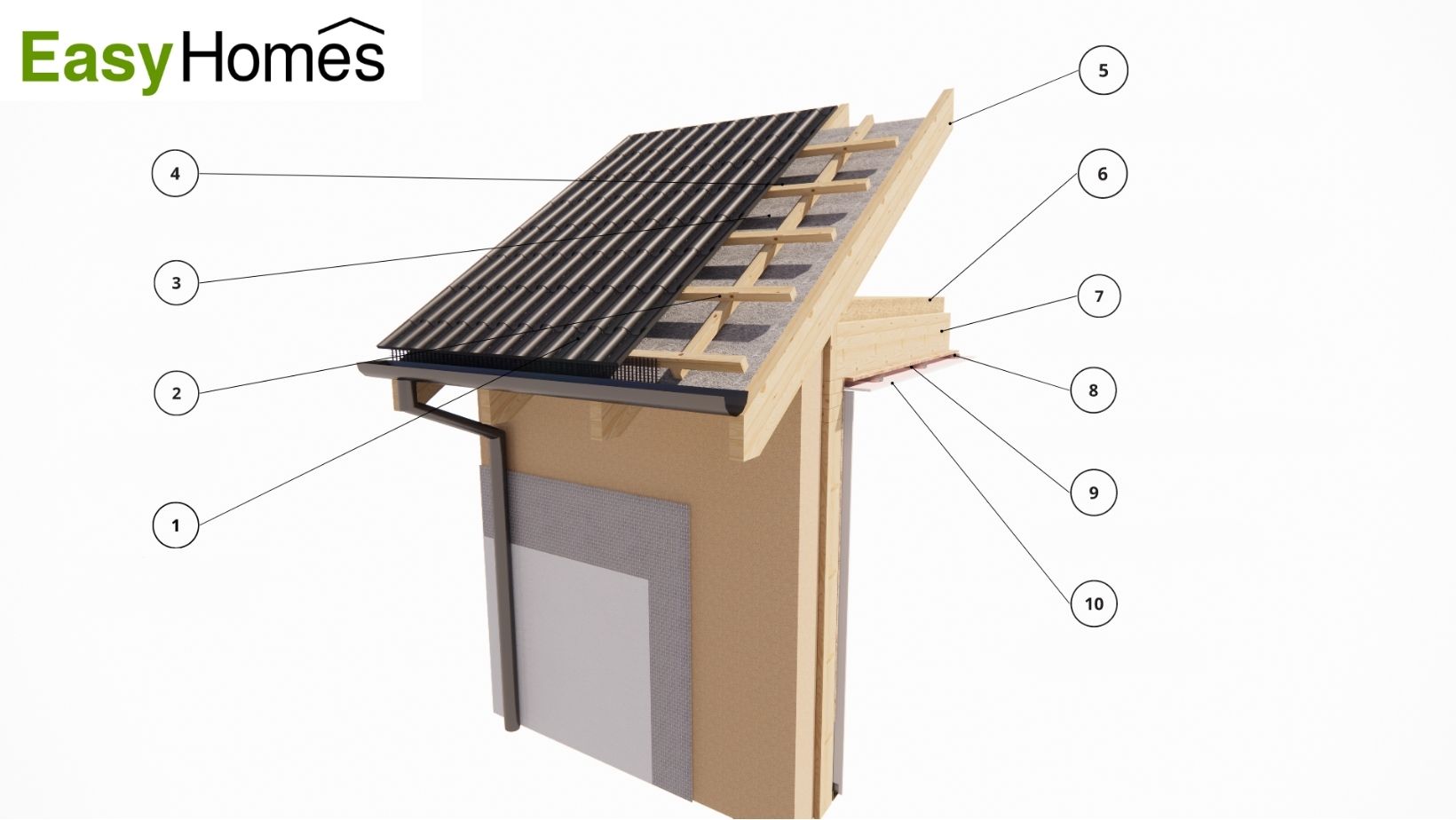

1. Blechdach / Ziegeldach
2. Dachlatten 60 / 40 mm
3. Kontralattung 60 / 40 mm
4. Diffusionsoffene Folie
5. Sparren KVH 60 / 180 – 240 mm
6. Dämmstärke aus geblasener Zellulose oder Holzfaserdämmung 300 mm
7. Spannzangen 60 / 180 – 240 mm
8. Dicke der CD-UD-Profile der Unterkonstruktion 100 mm
9. Dicke der OSB-Platten 15 mm
10. Dicke der Gipskartonplatte 12,5 mm

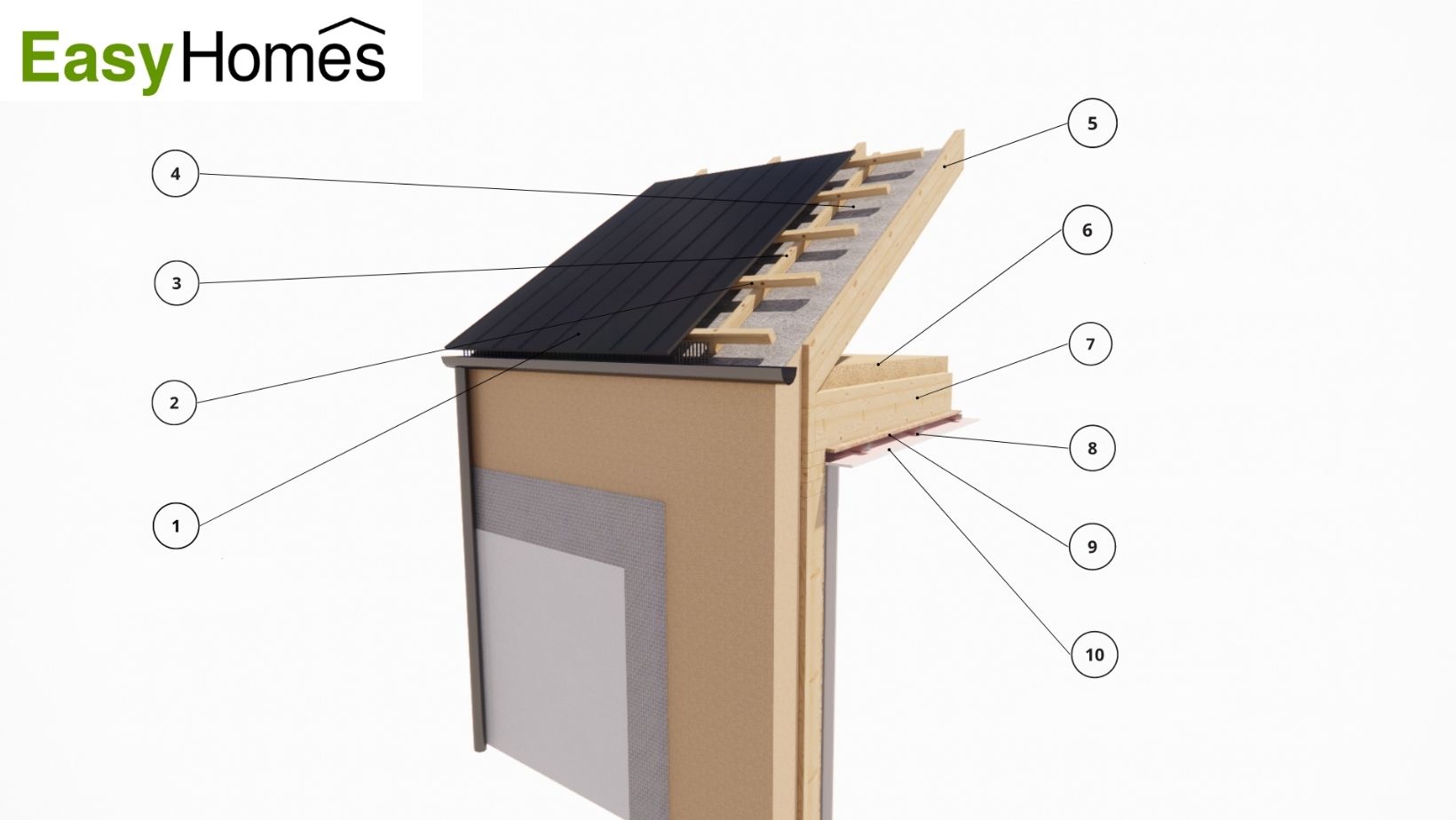

1. Blechdach / Ziegeldach
2. Dachlatten 60 / 40 mm
3. Kontralattung 60 / 40 mm
4. Diffusionsoffene Folie
5. Sparren KVH 60 / 180 – 240 mm
6. Dämmstärke aus geblasener Zellulose oder Holzfaserdämmung 300 mm
7. Spannzangen 60 / 180 – 240 mm
8. Dicke der CD-UD-Profile der Unterkonstruktion 100 mm
9. Dicke der OSB-Platten 15 mm
10. Dicke der Gipskartonplatte 12,5 mm

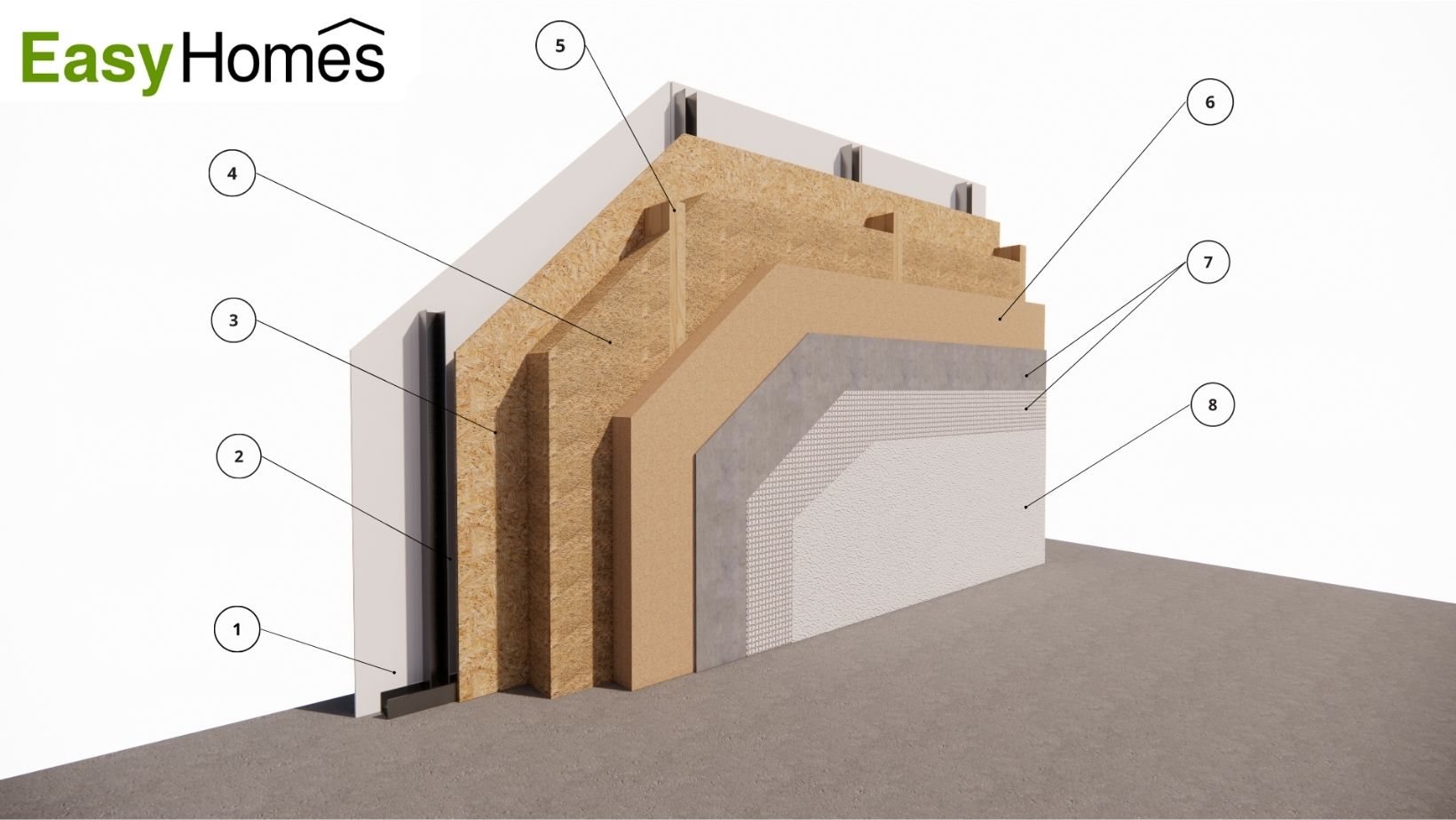

1. Dicke der Gipskartonplatte 12,5 mm
2. Einbauvorwand mit Luftspaltstärke 80 mm
3. OSB-Platten Dicke 15 mm
4. Fülldicke der Holzfaserdämmung 140 mm
5. Tragsäulenkonstruktion aus KVH-Profilen, Stärke 140 mm
6. Dicke der Fassadenfaserplatte ab 60 mm
7. Putz nach WDVS + Glasgewebe
8. Abschließender dünnschichtiger, diffusionsoffener Putz gemäß WDVS

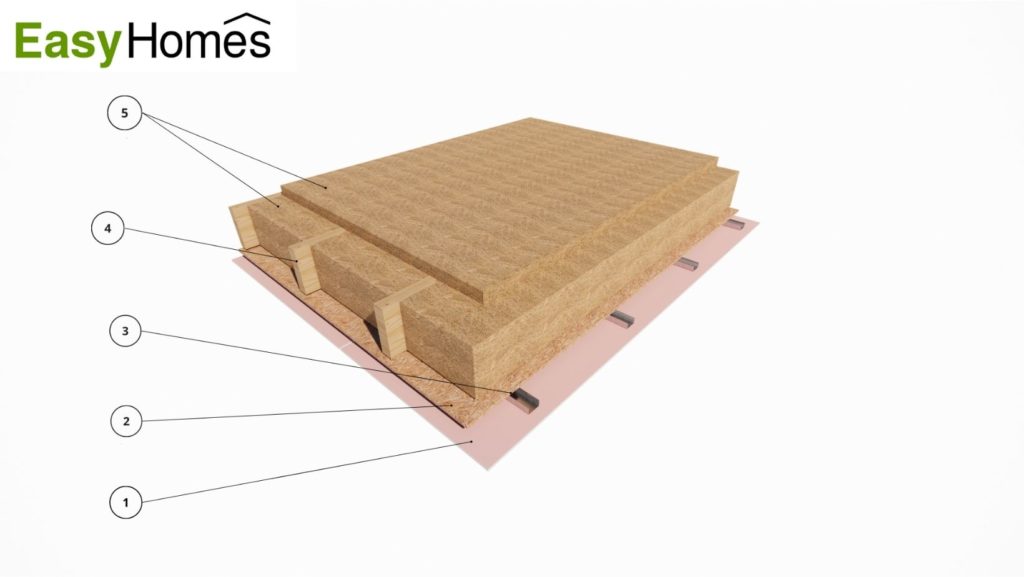

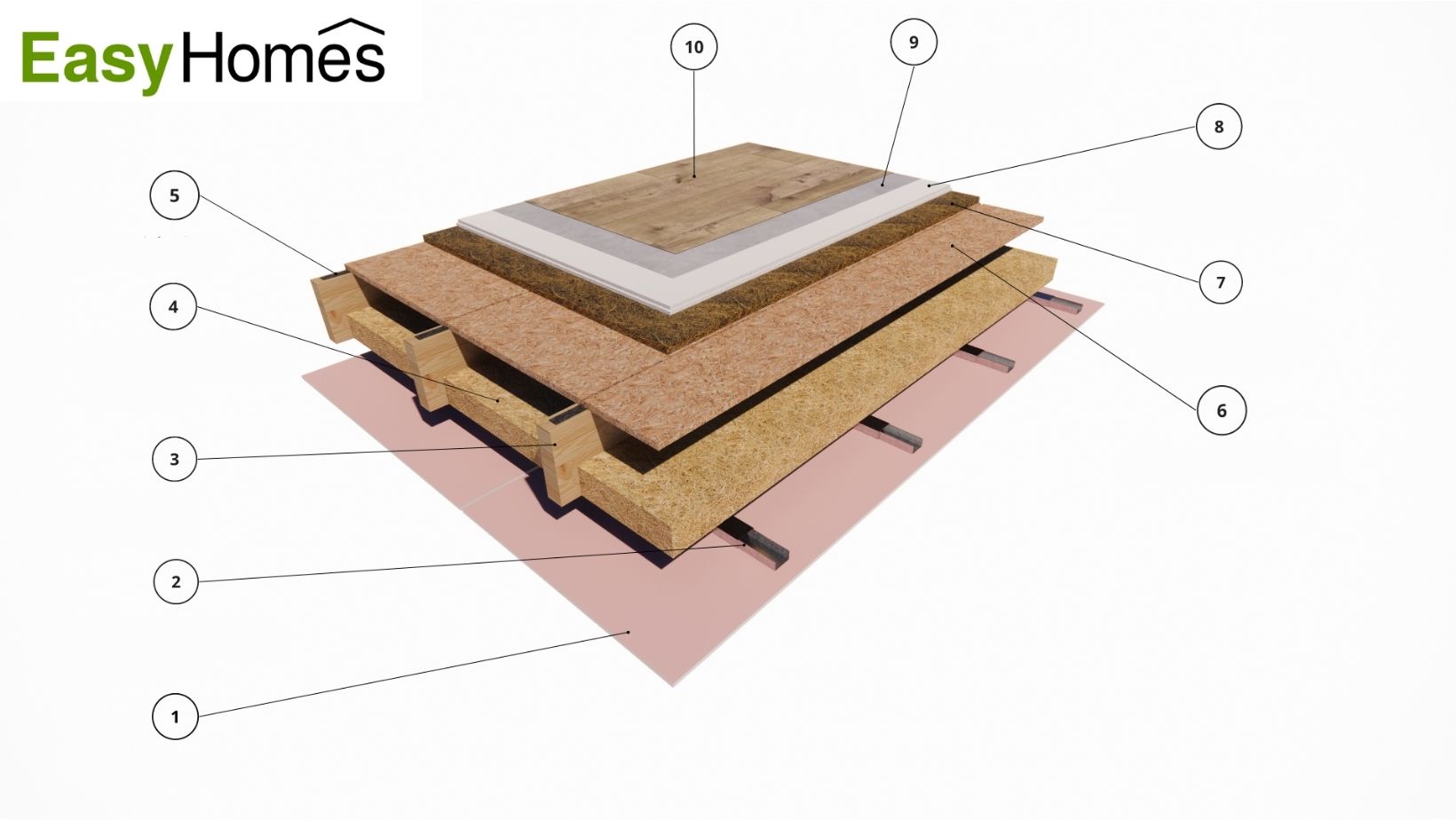

1. Dicke der Gipskartonplatte 12,5 mm
2. Dicke der CD-UD-Profile der Unterkonstruktion 100 mm
3. KVH-Prismen 60 / 240 mm
4. Mineralische Dämmstärke 100 mm
5. Trittschalldämmung
6. Dicke der OSB-Platten 22 mm
7. Dicke der Stufenisolierung 15-27 mm
8. Dicke des Gipsfaser-Bodenelements 25 mm
9. Dicke des Bodenklebers 3-5 mm
10. Bodenbelag

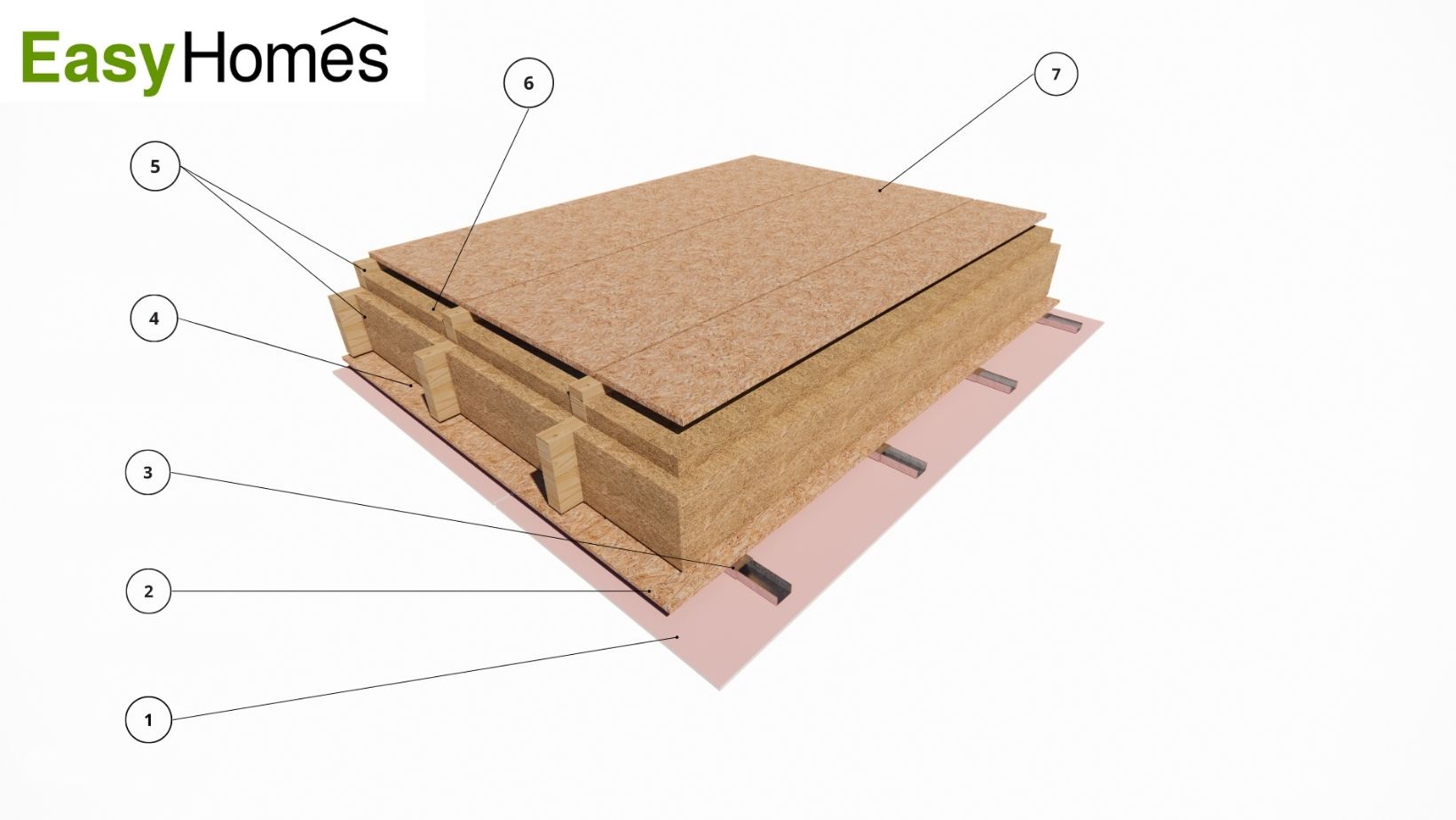

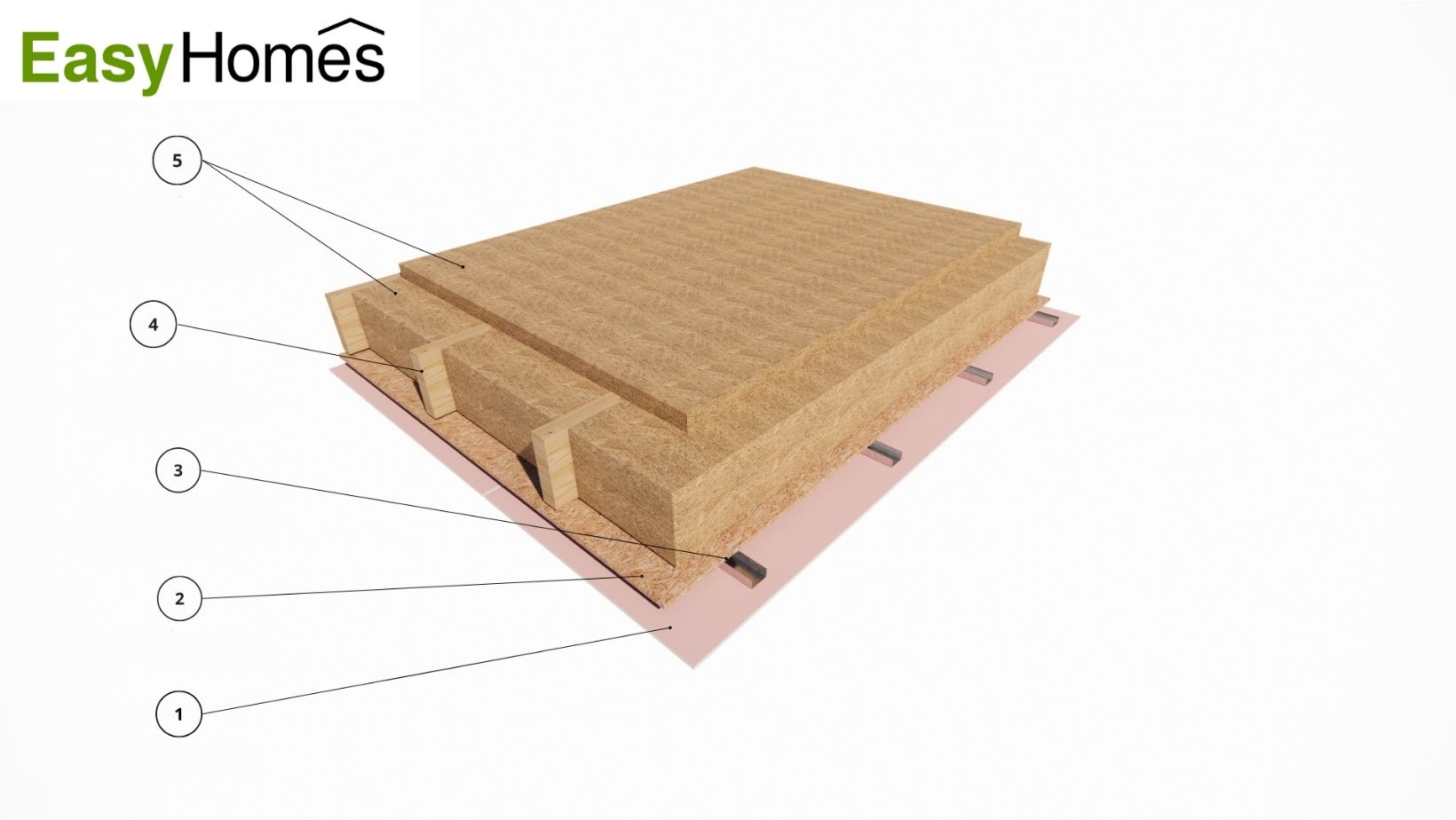

1. Dicke der Gipskartonschicht 12,5 mm
2. Dicke der OSB-Platten 15 m
3. Dicke der CD-ID-Profile der Unterkonstruktion 100 mm
4. KVH-Prismen 60 /180 – 240 mm
5. Dicke der Zellulose-/Holzfaser-Wärmedämmung 300 mm
6. KVH-Prismen 100 / 60 mm
7. Dicke der OSB-Platten 22 mm

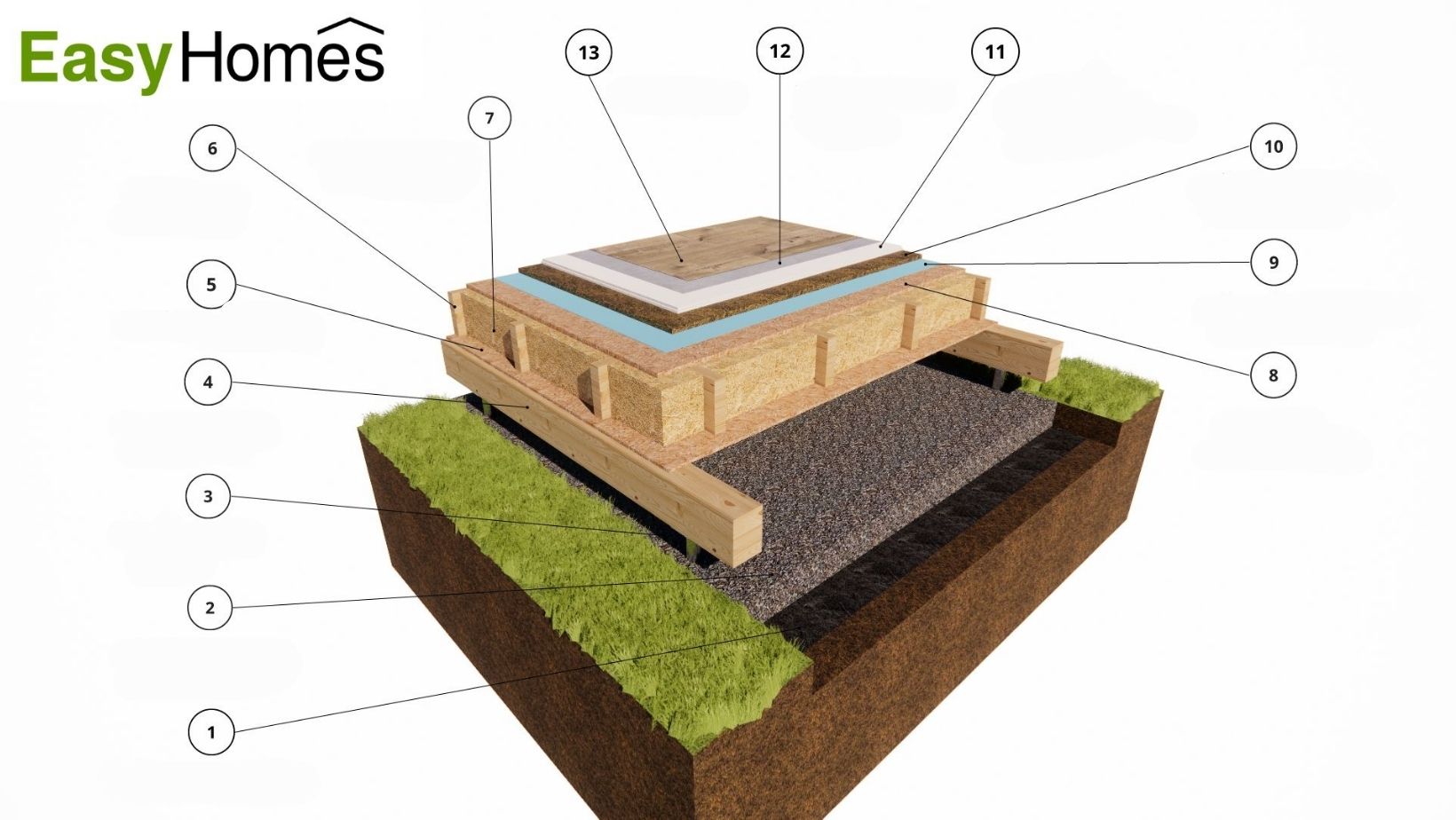

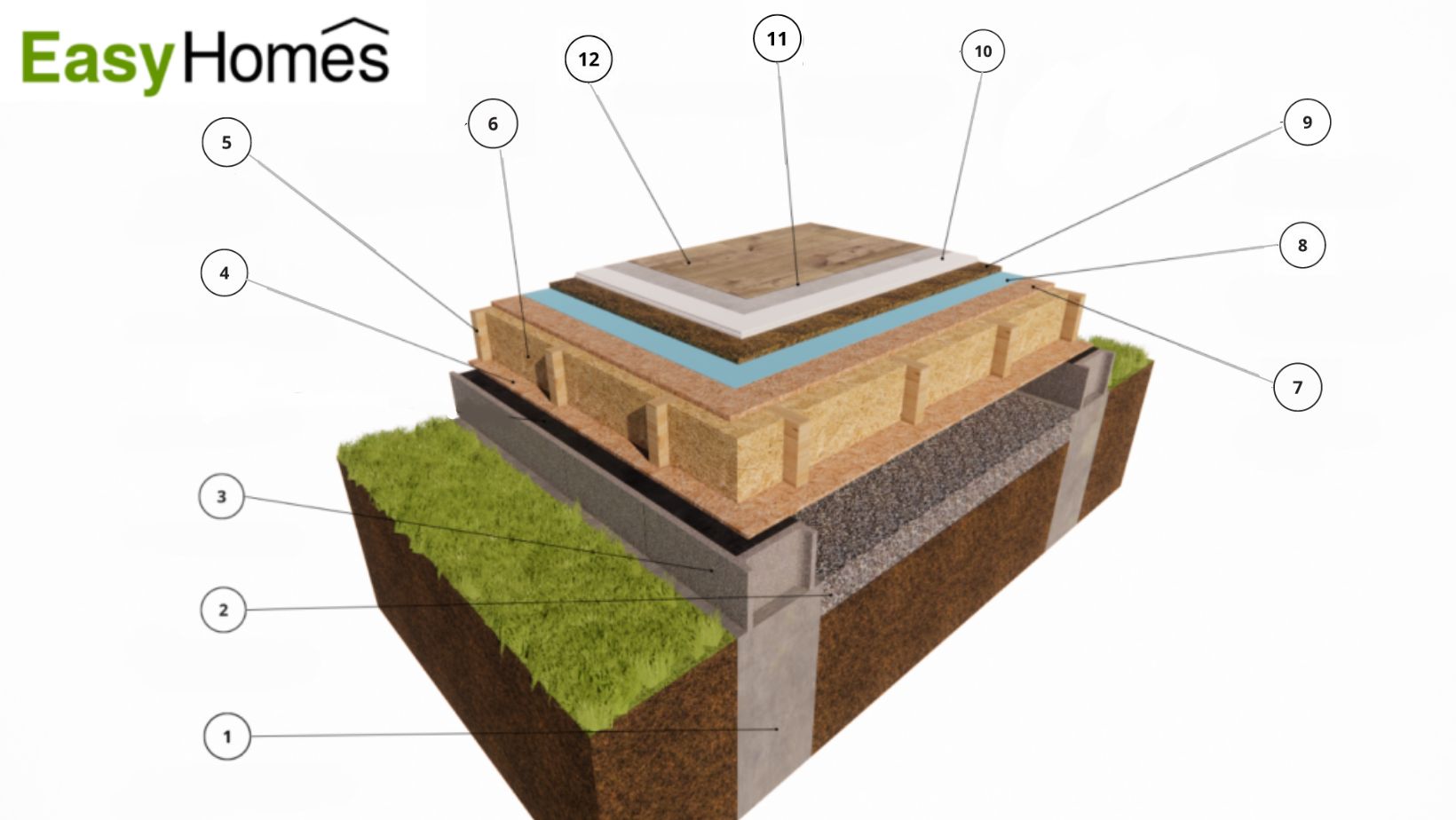

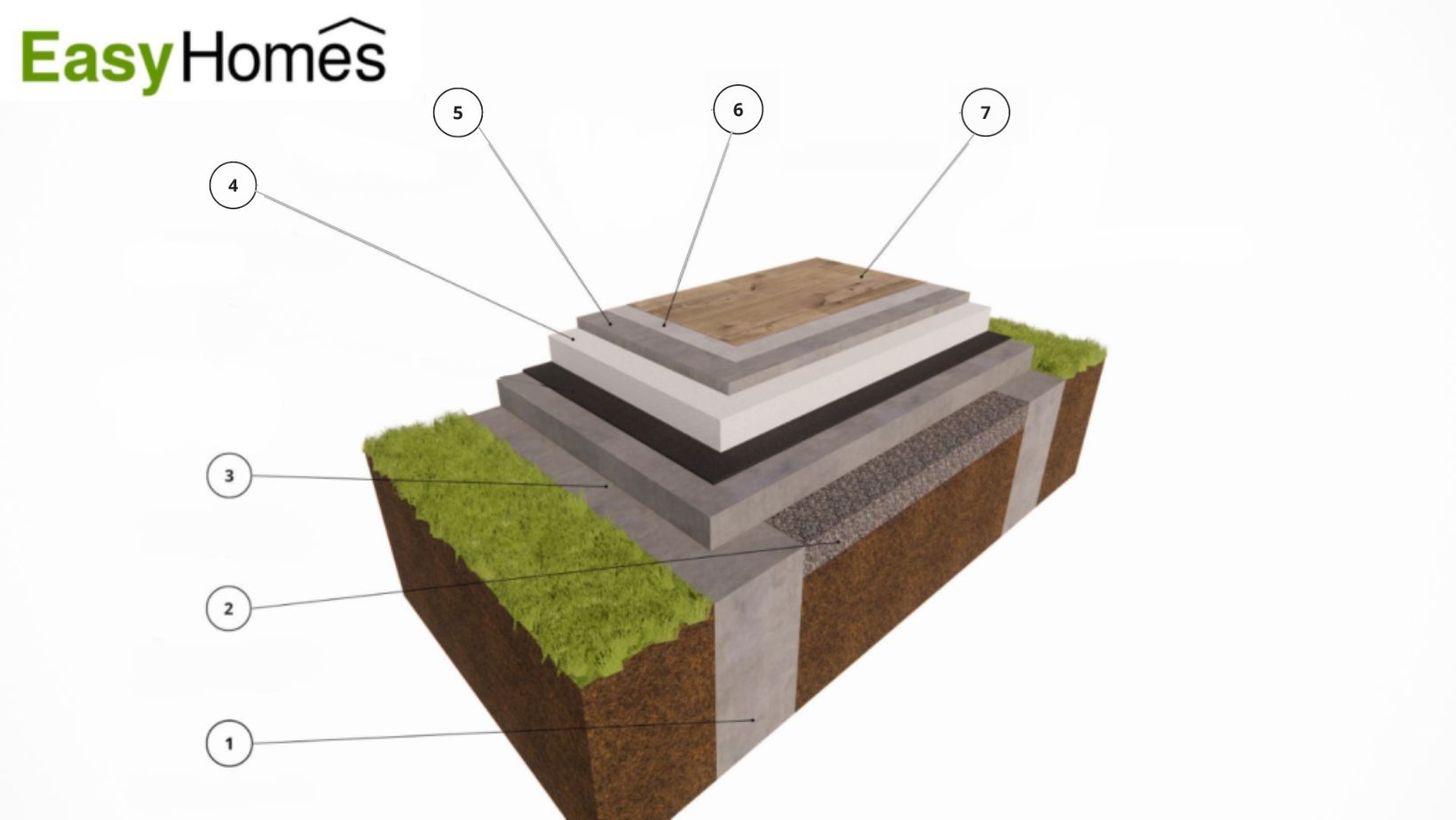

1. Betonumfassung
2. Kiesbetten 0/22 tl. 100-150 mm
3. Dicke der Betonplatte 100-150 mm
4. Asphaltabdichtung
5. Dicke des Bodens aus Polystyrol 150 mm
6. Dicke des Betonestrichs 60 mm
7. Dicke des Bodenklebers 3 – 5 mm
8. Bodenbelag
