Diffusionsgeschlossene Konstruktion von Dach, Wänden, Decken und Boden

Dachkonstruktion

Wandkonstruktion

Deckenkonstruktion

Bodenkonstruktion

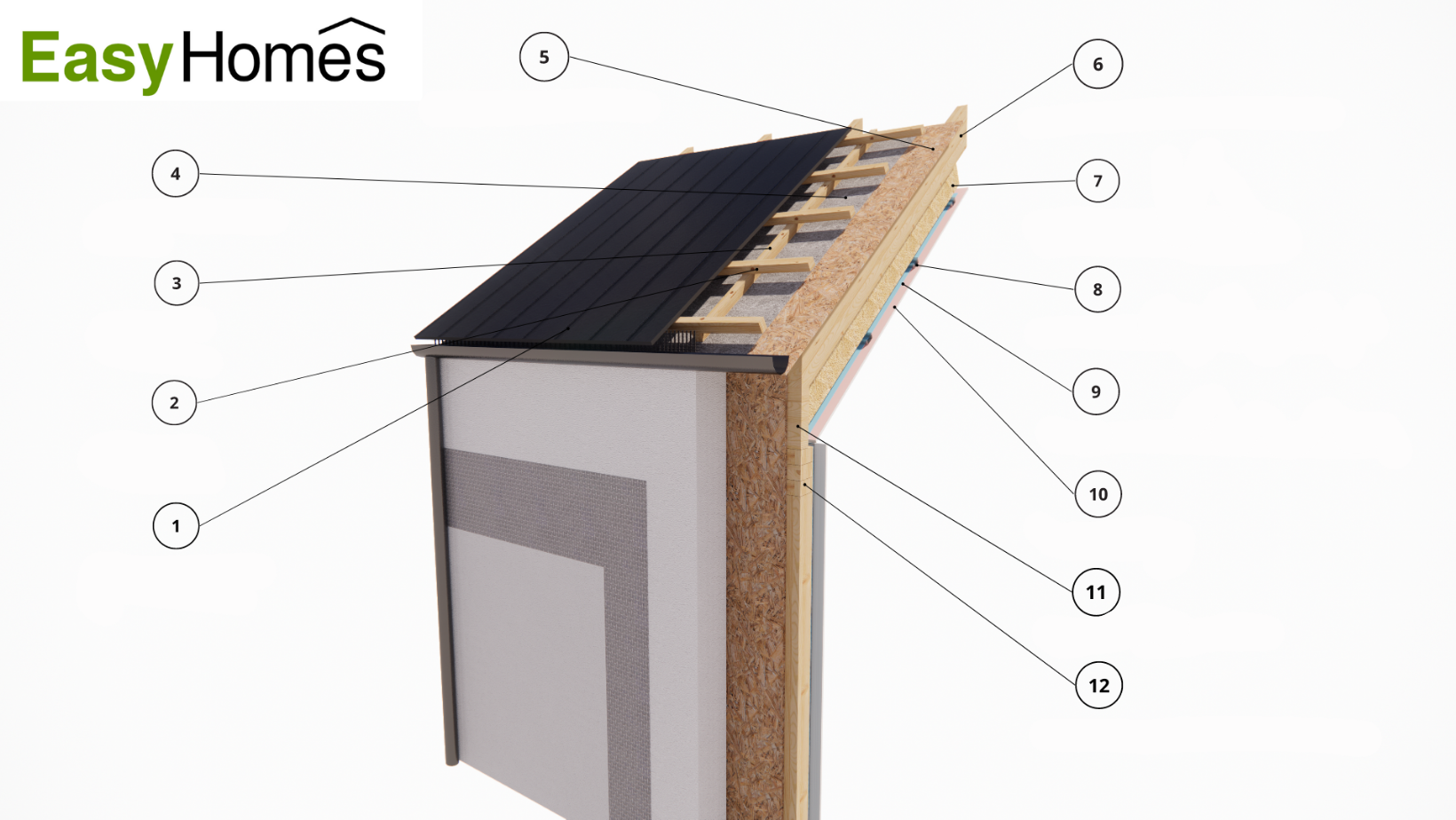

1. Blechdach / Ziegeldach
2. Dachlatten 60 / 40 mm
3. Konterlattung 60 / 40 mm
4. Unterdachbahn diffusionsoffen
5. Dicke der OSB-Platten 15 – 18 mm
6. Sparren KVH 60/180 – 240 mm
7. Dämmung aus geblasener Zellulose oder Mineralwolle 300 mm
8. Unterkonstruktion für abgehängte Decke (Aluprofile) 100 mm
9. Dampfbremse – diffusionsgeschlossene PE-Folie
10. Gipskartonplatte 12,5 mm
11. Spannzangen 60/180 – 240 mm
12. Oberflansch 3 Stück KVH 60/100 mm

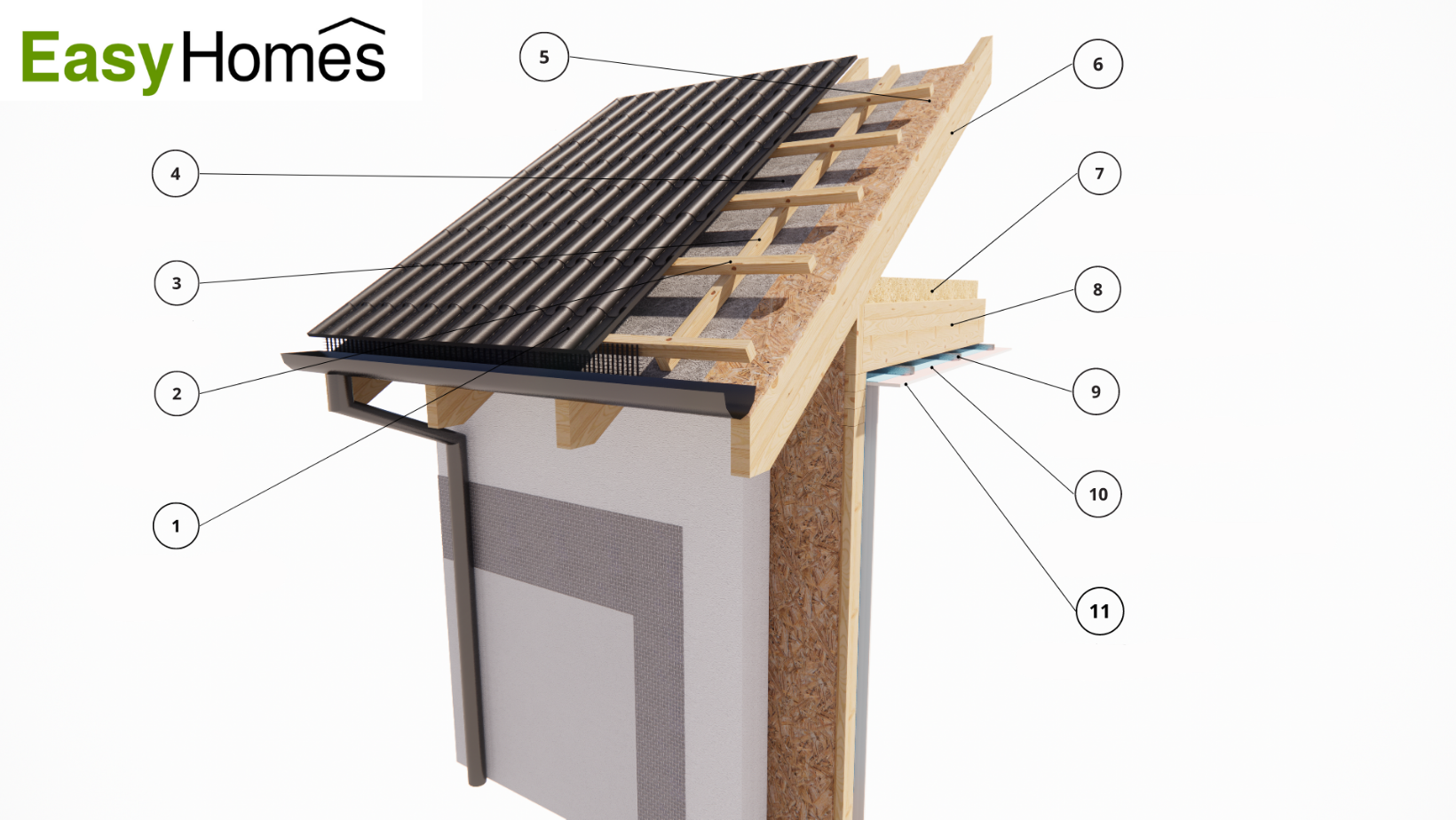

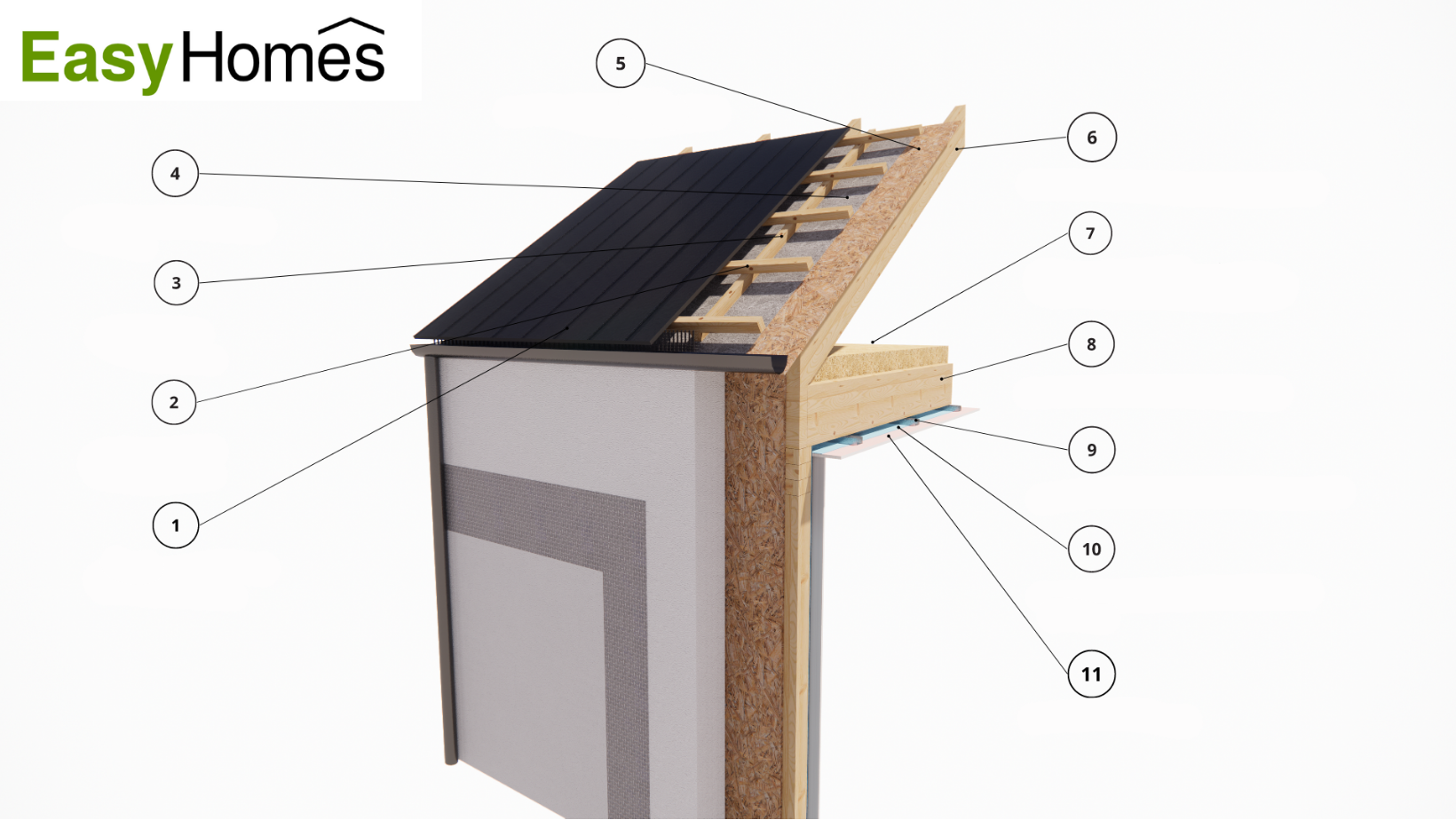

1. Blechdach / Ziegeldach
2. Dachlatten 60/40 mm
3. Konterlattung 60/40 mm
4. Unterdachbahn diffusionsoffen
5. Dicke der OSB-Platten 15 – 18 mm
6. Sparren KVH 60/180 – 240 mm
7. Dämmung aus geblasener Zellulose oder Mineralwolle 300 mm
8. Spannzangen 60/180 – 240 mm
9. Unterkonstruktion für abgehängte Decke (Aluprofile 100 mm)
10. Dampfbremse – diffusionsgeschlossene PE-Folie
11. Gipskartonplatte-Dicke 12,5 mm

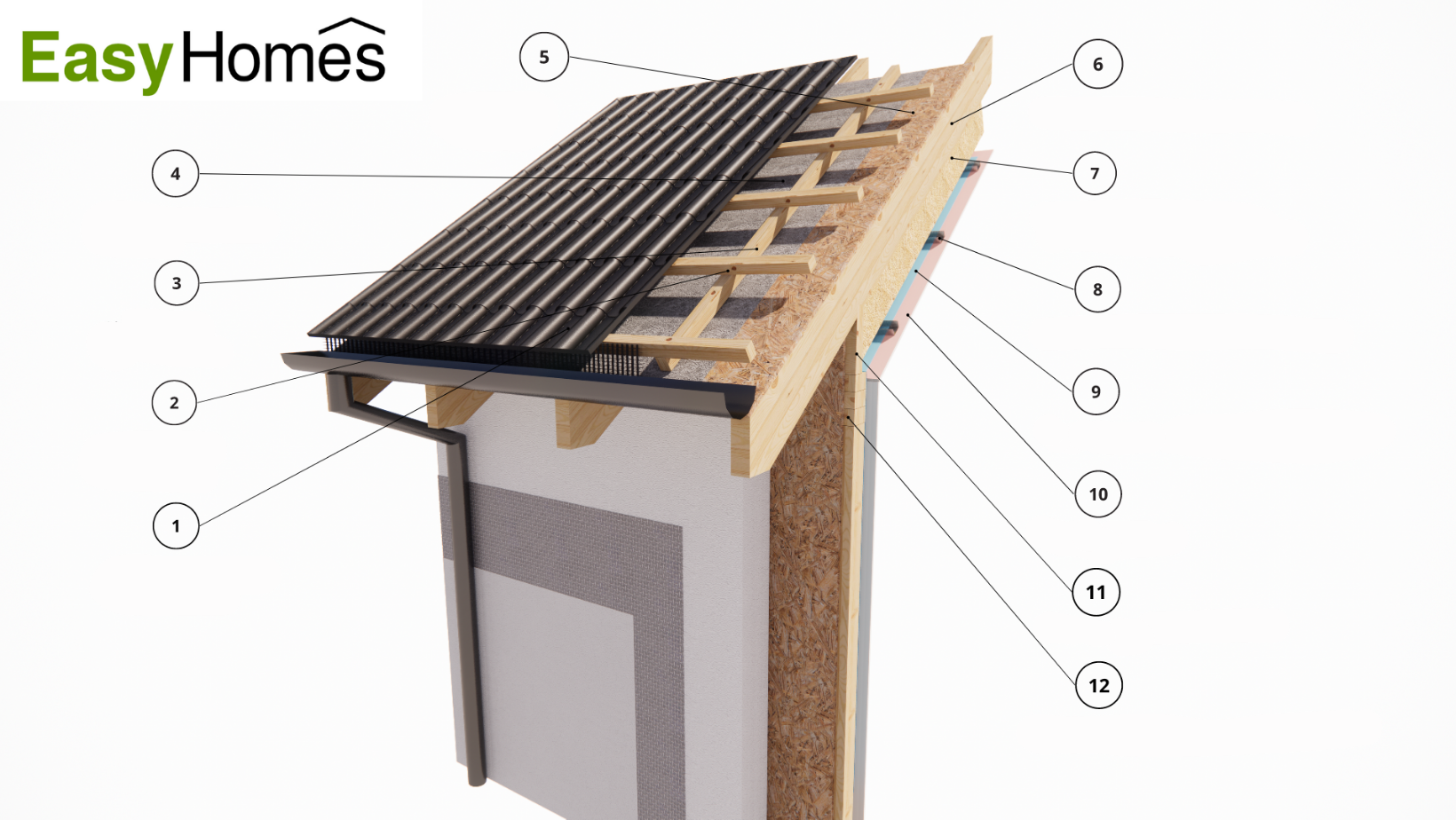

1. Blechdach / Ziegeldach
2. Dachlatten 60/40 mm
3. Konterlattung 60/40 mm
4. Unterdachbahn diffusionsoffen
5. Dicke der OSB-Platten 15 – 18 mm
6. Sparren KVH 60/180 – 240 mm
7. Geblasene Zellulose- oder Mineraliwole 300 mm
8. Unterkonstruktion für abgehängte Decke (Aluprofile) 100 mm
9. Dampfbremse – diffusionsgeschlossene PE-Folie
10. Gipskartonplatte-Dicke 12,5 mm
11. Spannzangen 60/180 – 240 mm
12. Oberflansch 3 Stück KVH 60/100 mm

1. Blechdach / Ziegeldach
2. Dachlatten 60/40 mm
3. Konterlattung 60/40 mm
4. Unterdachbahn diffusionsoffen
5. Dicke der OSB-Platten 15 – 18 mm
6. Sparren KVH 60/180 – 240 mm
7. Geblasene Zellulose- oder Mineralisoliwolle 300 mm
8. Spannzangen 60/180 – 240 mm
9. Dicke der CD-UD-Profile der Untersicht 100 mm
10. Dampfbremse – diffusionsgeschlossene PE-Folie
11. Gipskartonplatte – Dicke 12,5 mm

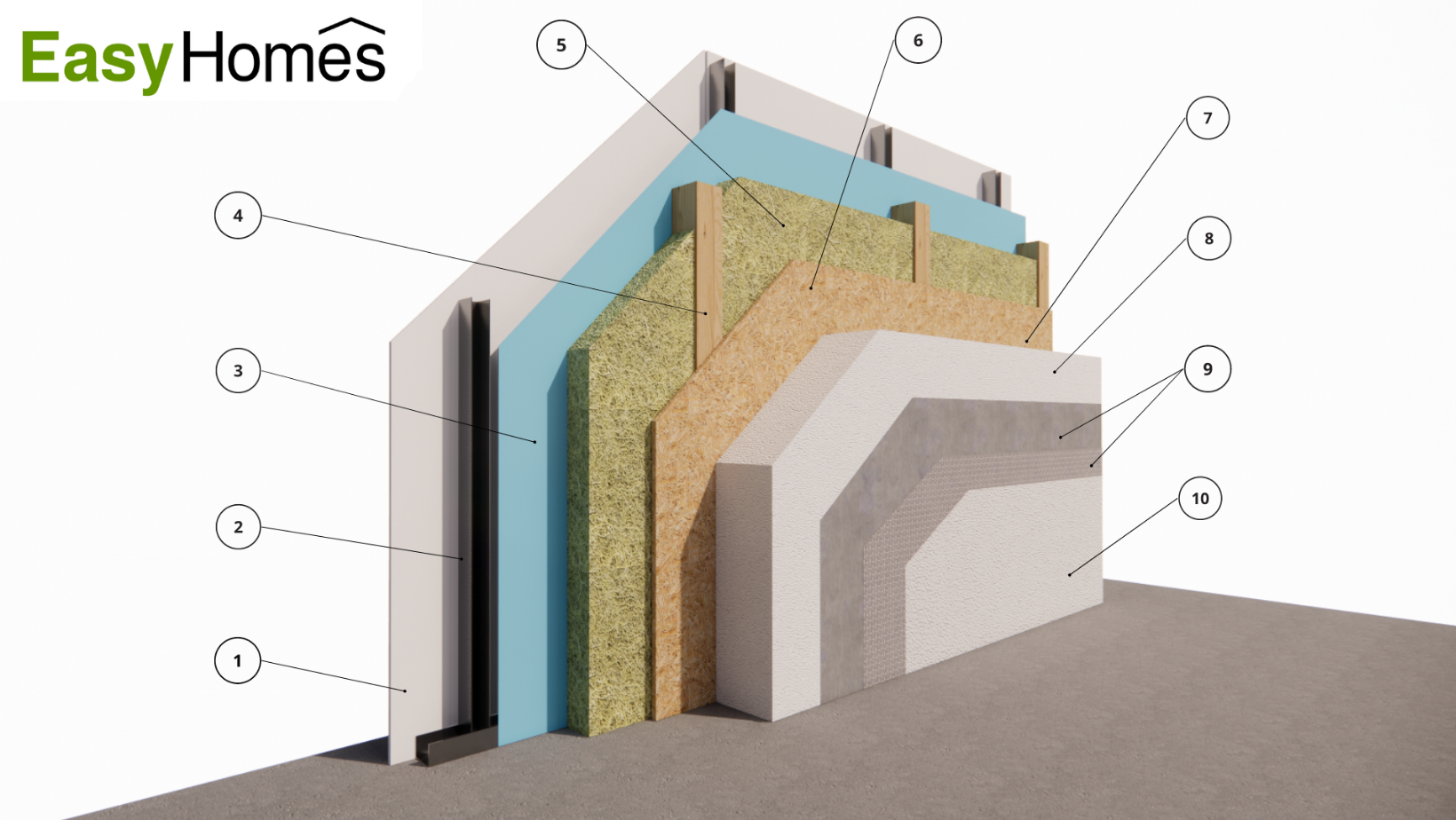

1. Dicke der Gipskartonplatte 12,5 mm
2. Installationsebene 80mm
3. Dampfbremse – diffusionsgeschlossene PE-Foliendicke 0,3 mm
4. Riegelwandkostruktion aus KVH, Stärke 100 – 140 mm
5. Mineralische Wärmedämmung 100 – 140 mm
6. OSB-Platten, Dicke 15 mm
7. Styroporkleber
8. Fassadenstärke aus Polystyrol EPS F 100 – 200 mm, Teil eines WDV-Systems
9. Unterputz mit Fassadengewebe, als Teil eines WDV-Systems
10. Oberputz (Silikonputz) als Dünnputz, als Teil eines WDV-Systems

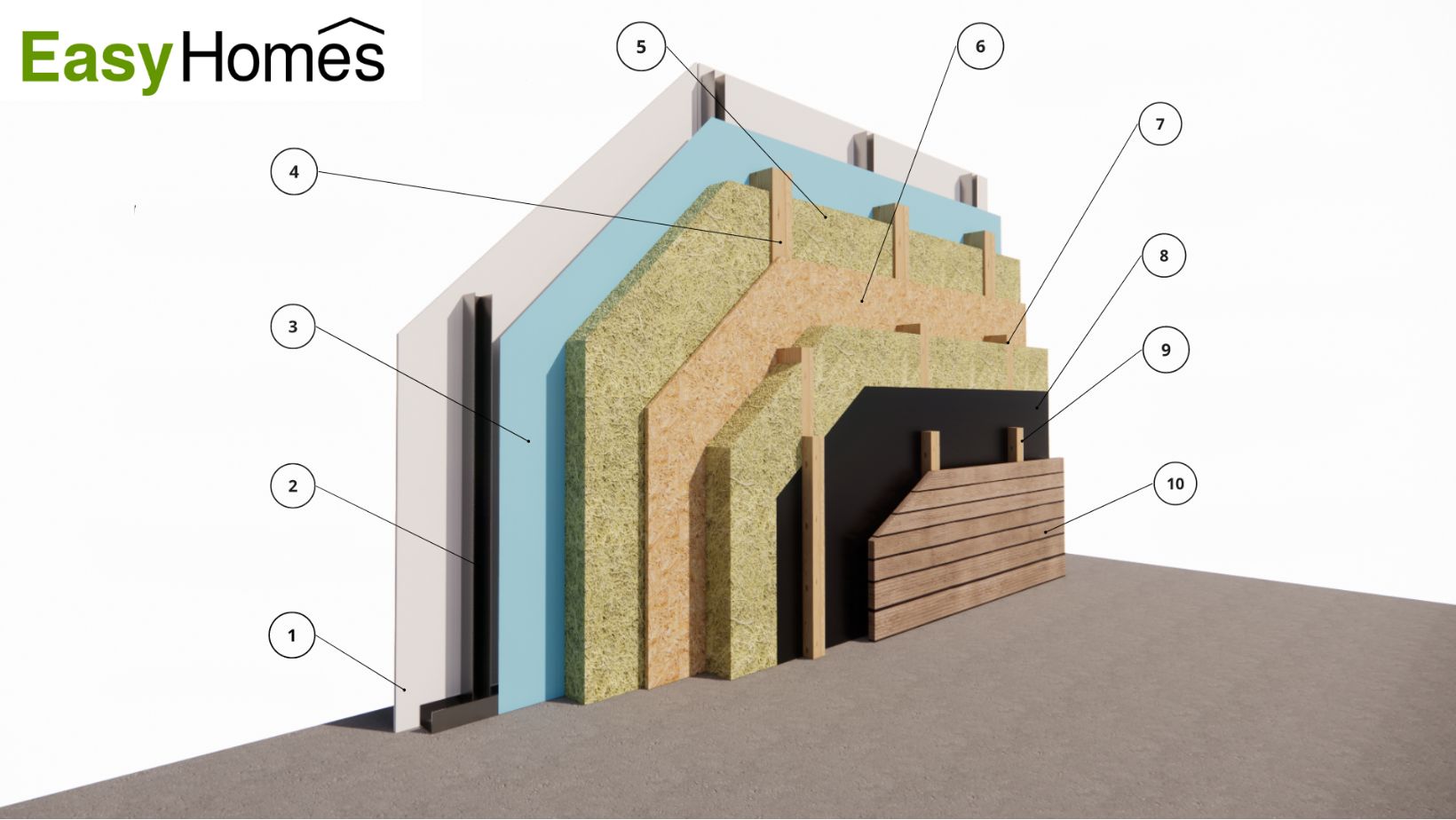

1. Gipskartonplatte 12,5 mm
2. Installationsebene 80mm
3. Dampfbremse – diffusionsgeschlossene PE-Foliendicke 0,3 mm
4. Riegelwandkostruktion aus KVH, Stärke 100 – 140 mm
5. Mineralische Wärmedämmung 100 – 140 mm
6. OSB-Platten, Dicke 15 mm
7. Zweite KVH-Lage 60/100 mm + mineralische Wärmedämmstärke 100 mm
8. Regenfeste, uv beständige Fassaden-Unterspannbahn
9. Vertikale Lattung 60/40 (Hinterlüftungsebene 40mm)
10. Sichtschalung (europäische Lärche), liegend – Rhombus 24/68 (24 mm)

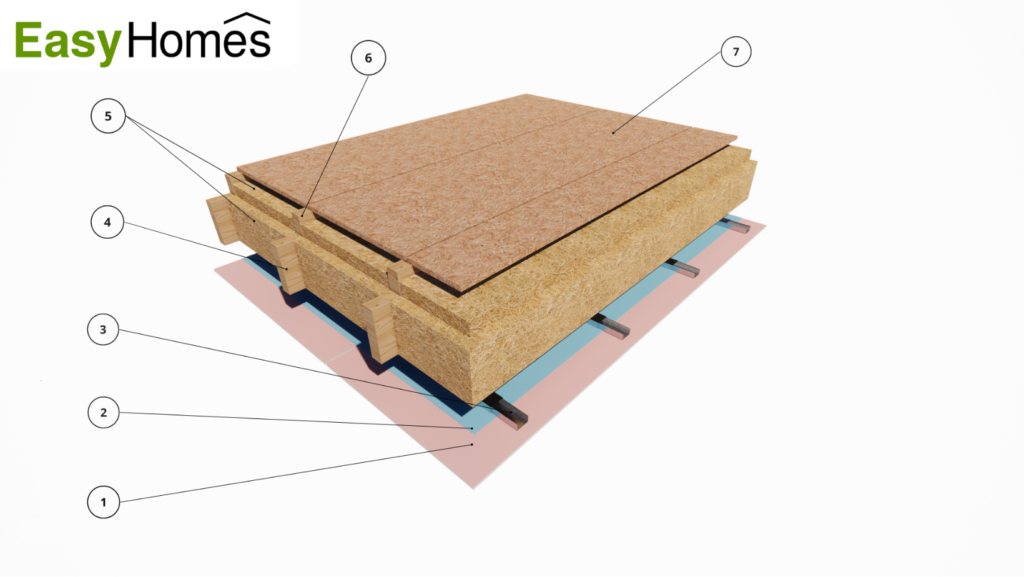

1. Gipskartonplatte – Dicke 12,5 mm
2. Dampfbremse – diffusionsgeschlossene PE-Folie
3. Abgehängte Decke, Alu Profile, 100 mm
4. KVH-Balkenebene 60/240 mm
5. Aufdopplung mit KVH 100/60 mm
6. Mineralwolledämmung / Eingeblasene Zellulose tl. 300-350 mm
7. OSB-Platten 22 mm, unbehandelt, begehbar

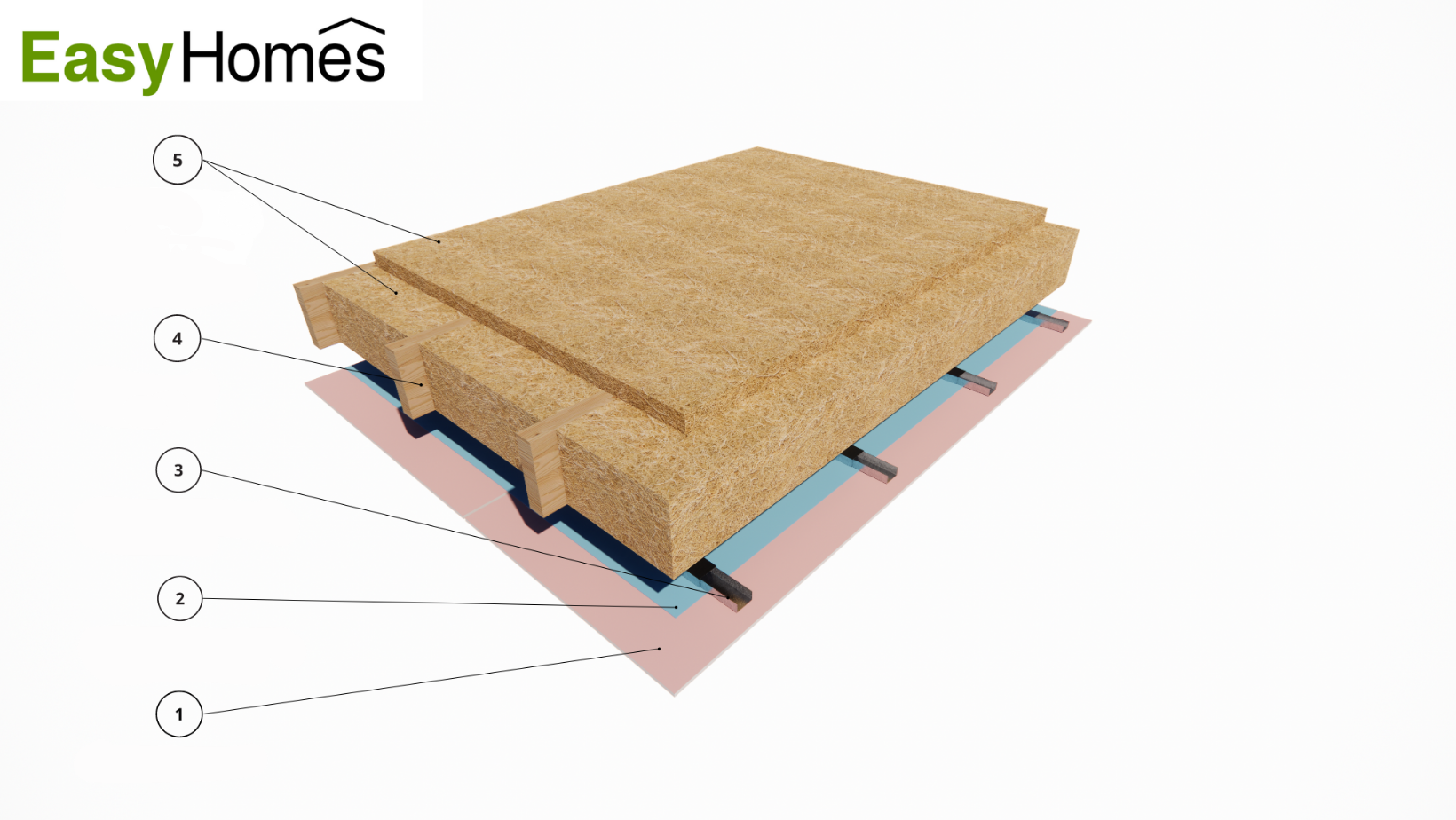

1. Gipskartonplatte – Dicke 12,5 mm
2. Dampfbremse – diffusionsgeschlossene PE-Folie
3. Abgehängte Decke, Alu Profile, 100 mm
4. KVH-Prismen 60/240 mm
5. Mineralwolledämmung / Eingeblasene Zellulose tl. 300-350 mm

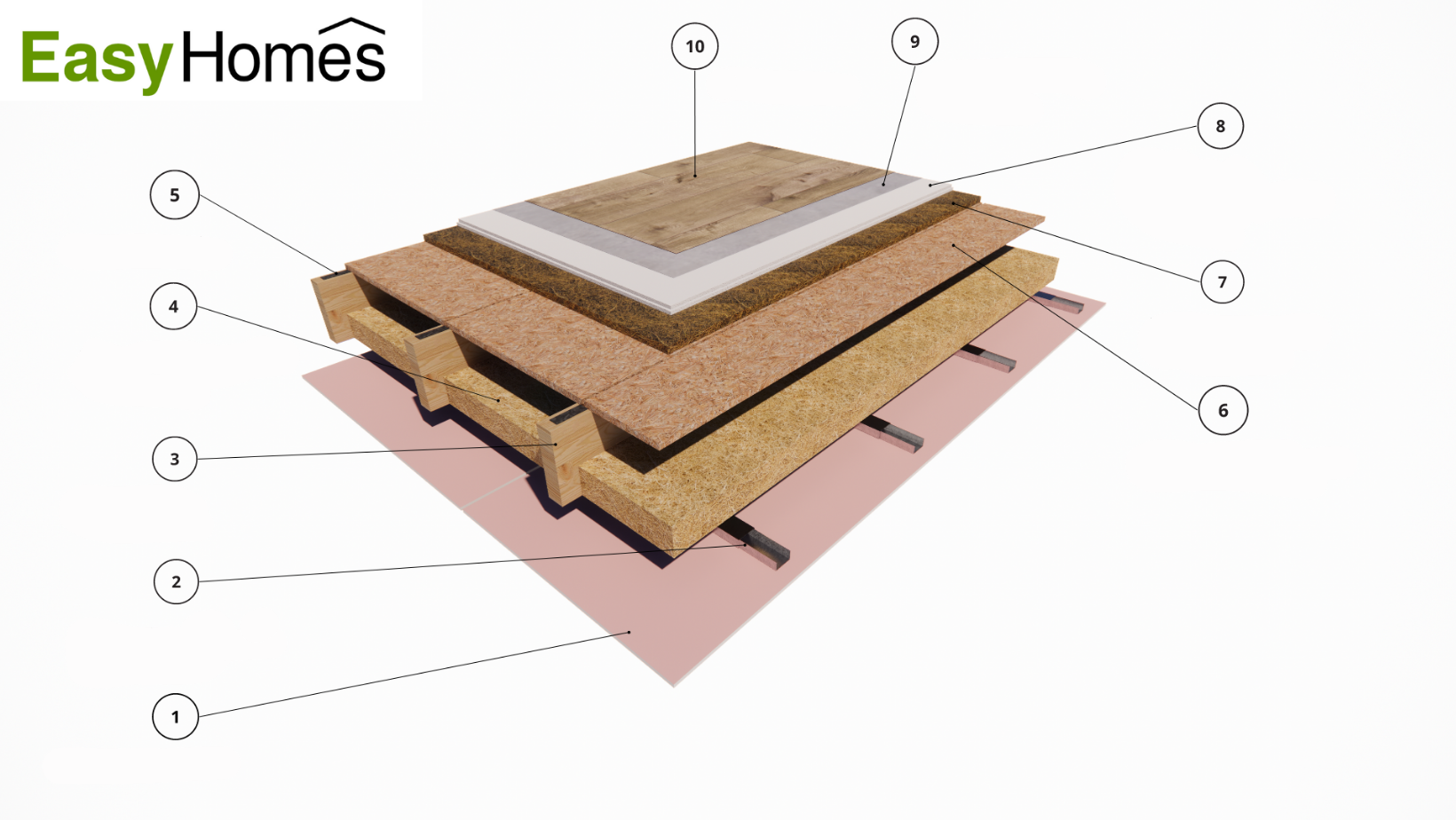

1. Gipskartonplatte – Dicke 12,5 mm
2. Abgehängte decke, Alu Profile, 100 mm
3. KVH-Balkenebene 60/240 mm
4. Hohlraumbedämpfung, Mineralwolle 100 mm
5. Sylomerstreifen zur Schallentkoppelung
6. OSB-Platten 22 mm
7. Trittschalldämmplatten 15 – 27 mm
8. Trockenestrichelemente 25 mm
9. Bodenkleber 3 – 5 mm
10. Bodenbelag

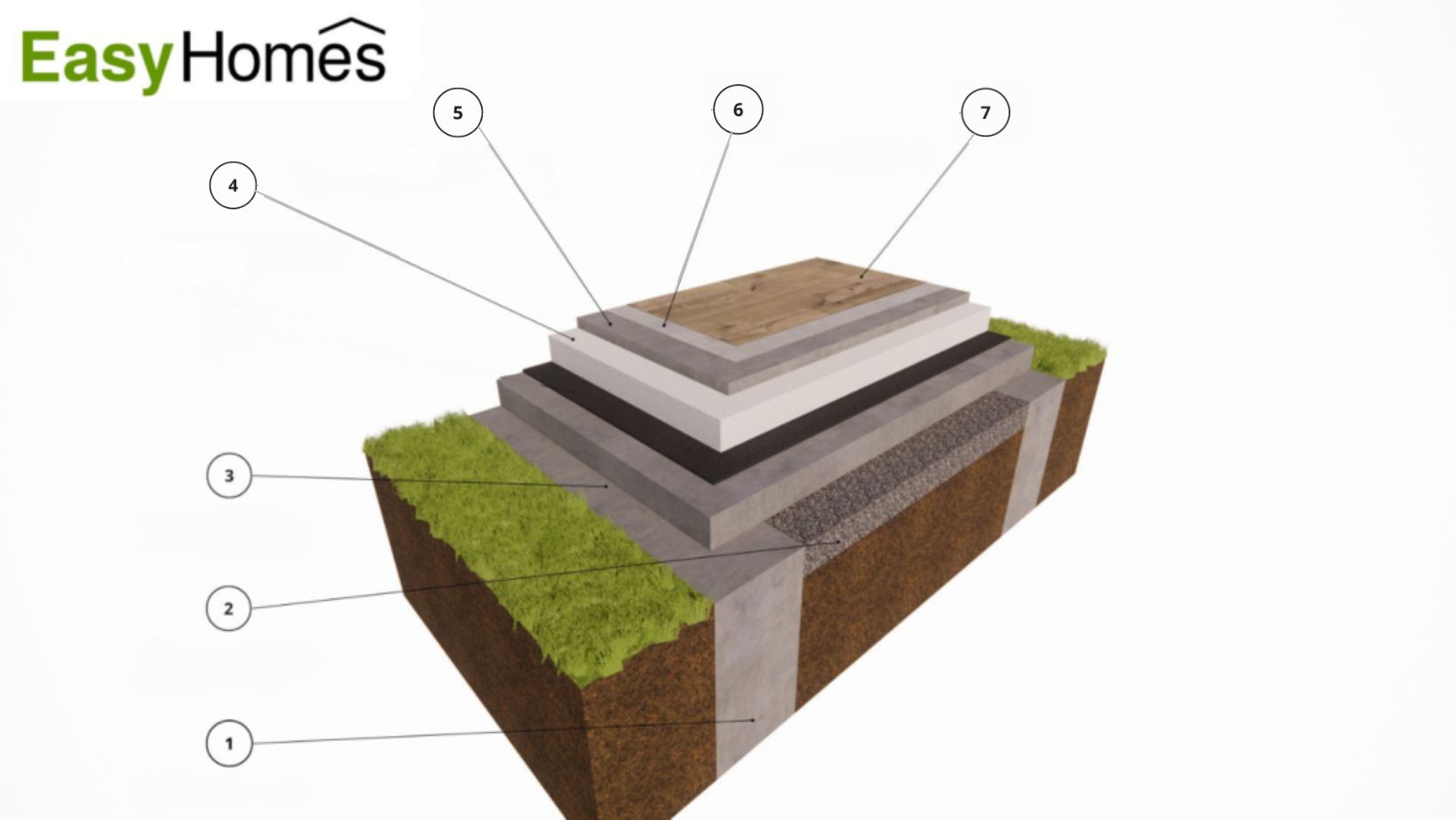

1. Frostschürze (bauseits)
2. Kiesschüttung, kappilarbrechend 0/22 100-150 mm, bauseits
3. Bodenplatte 100-150 mm, bauseits
4. Wärmedämmebene Polystyrol 150 mm
5. Zementestrich 60 mm
6. Bodenkleber 3 – 5 mm
7. Bodenbelag

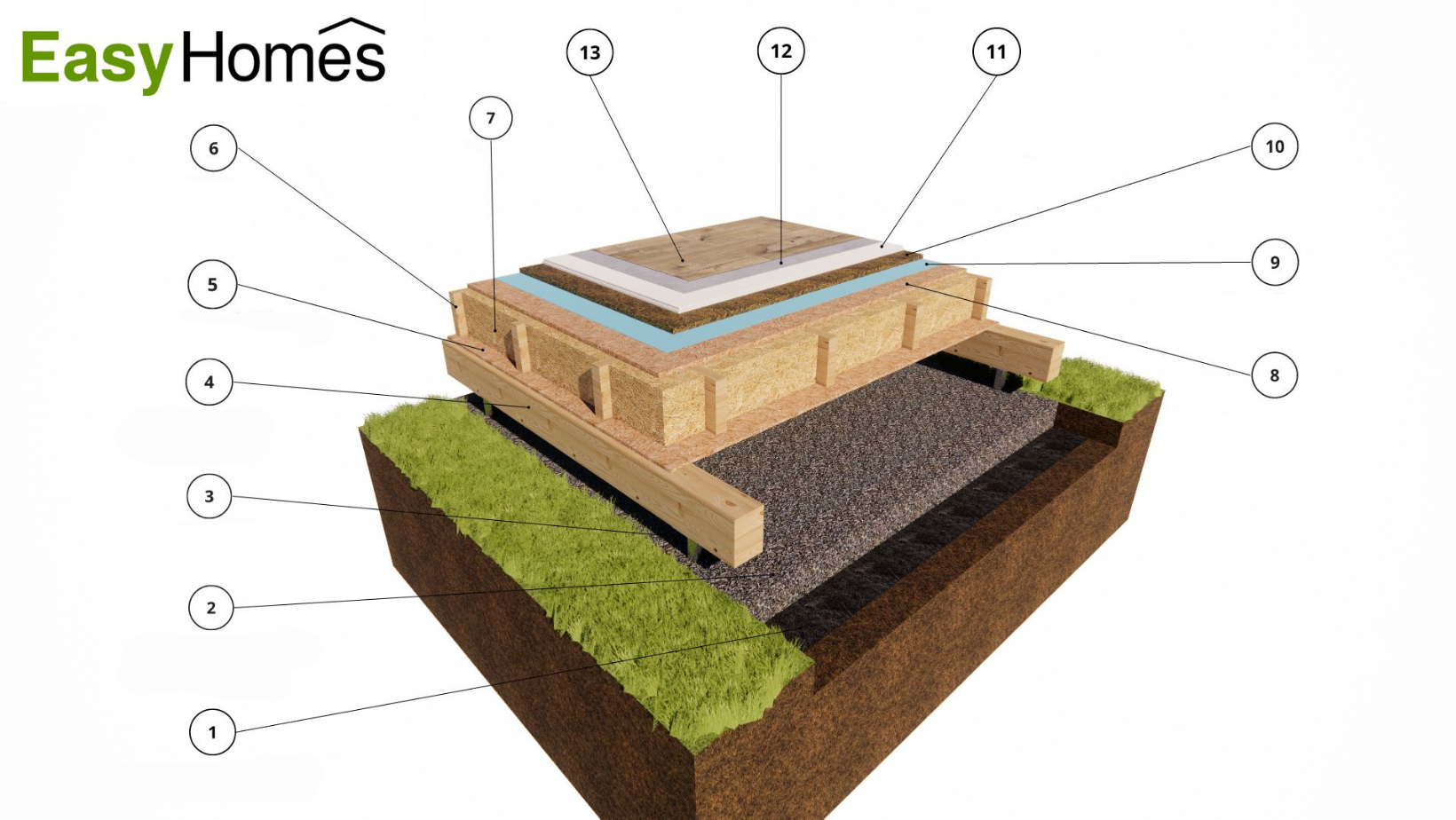

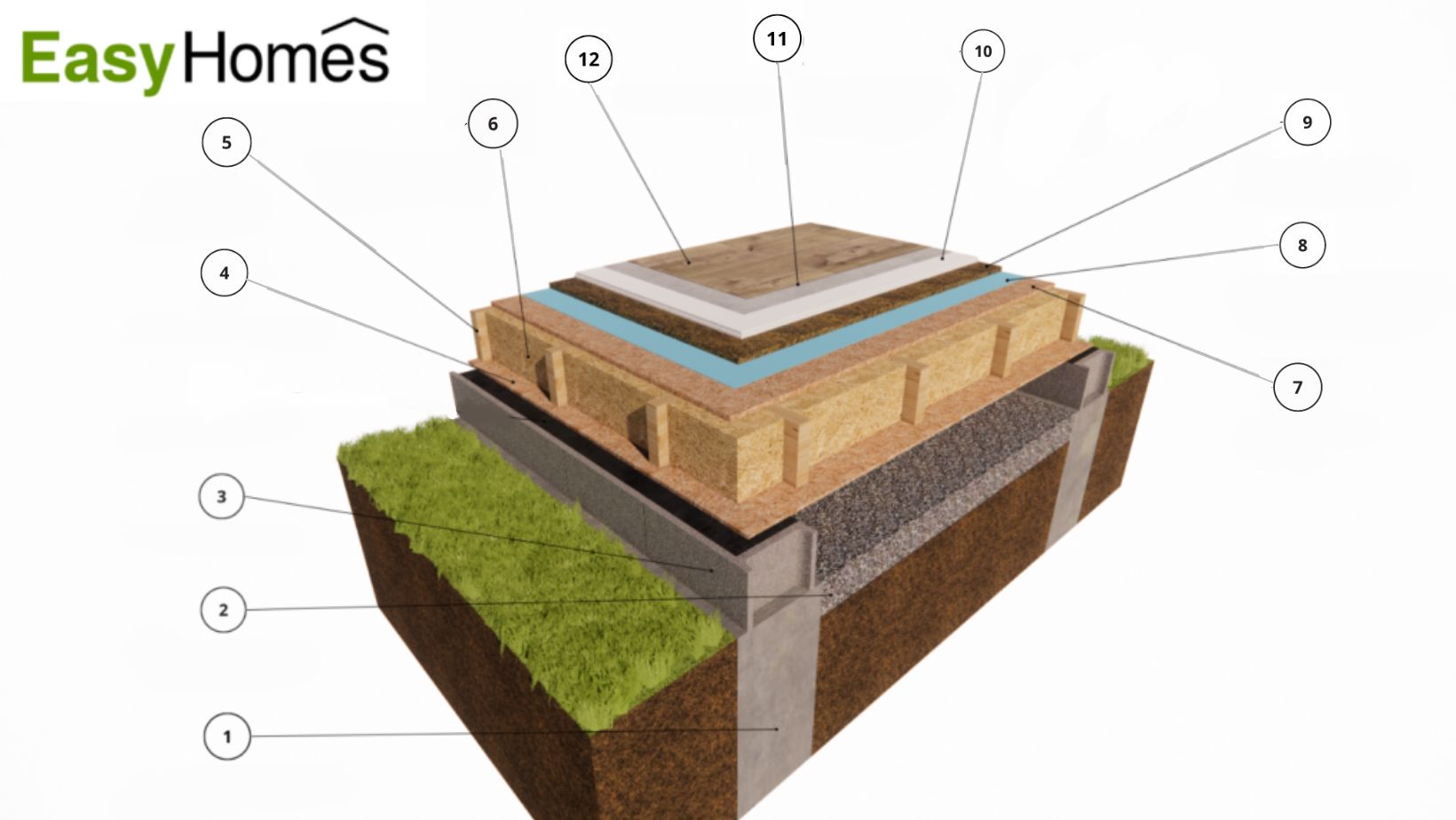

1. +3 Streifenfundament, bauseits
2. Kiesschüttung, kapillarbrechend 0/22 100-150 mm, bauseits
3. OSB-Platten 15 mm
4. KVH-Trägeebene 60/240 mm
5. Minealwolledämmung 240 mm
6. Dicke der OSB-Platten 22 mm
7. Dampfsperre – diffusionsgeschlossene PE-Folie
8. Trittschalldämmplatten 15 – 27 mm
9. Trockenestrichelemente 25 mm
10. Bodenkleber 3 – 5 mm
11. Bodenbelag
